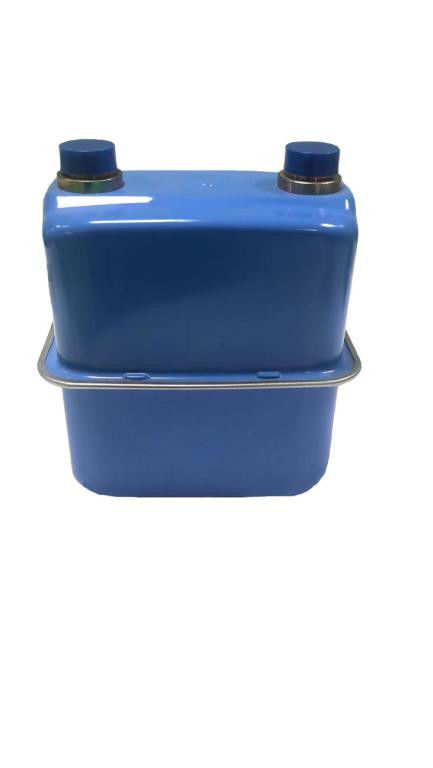

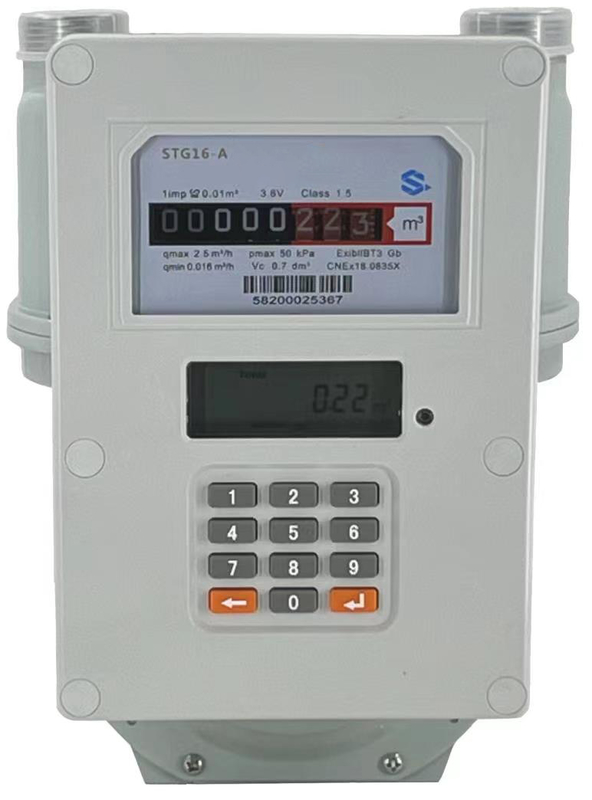

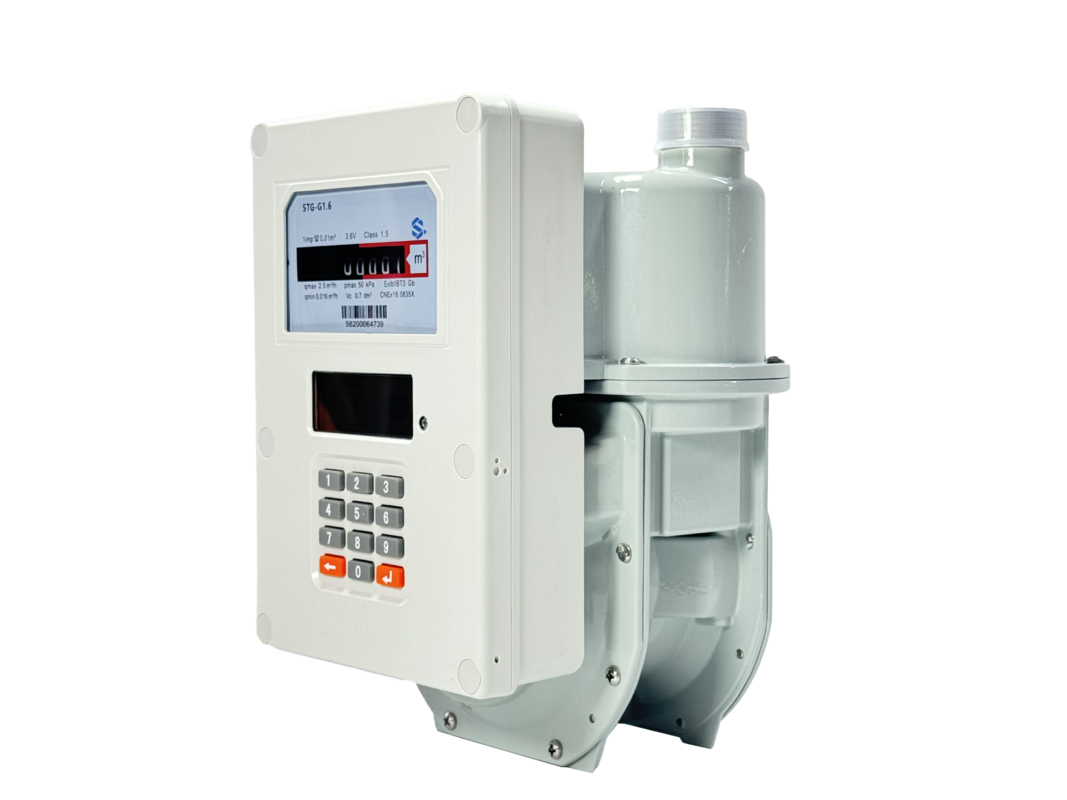

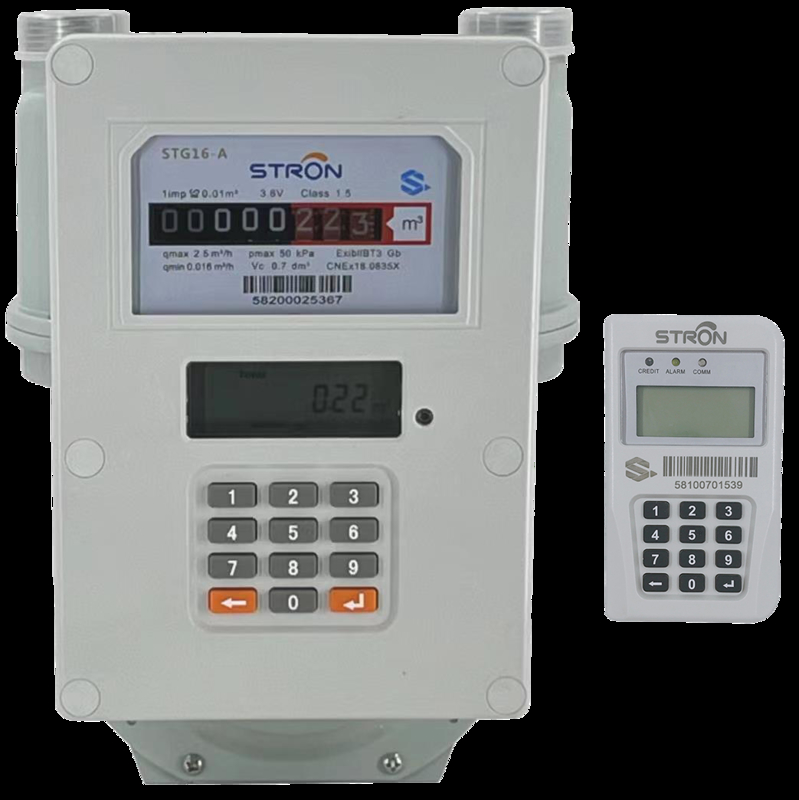

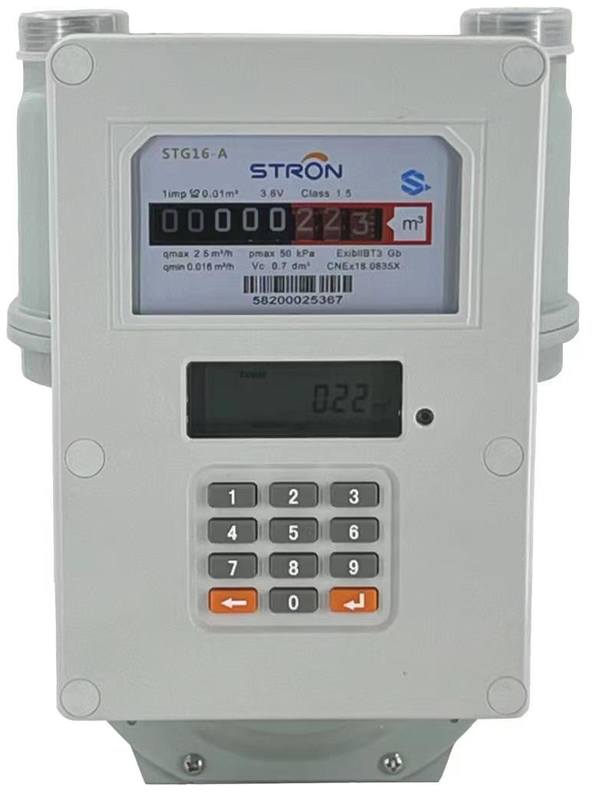

El Dos-tubo IC de Atmos® carda el metro de gas pagado por adelantado del diafragma IG1.6S | IG2.5S | IG4S
Las series de IGS son los metros de gas del crédito que utilizan las tarjetas cifradas de IC como soportes. Nuestros sistemas de IGS son más adecuados a las necesidades de las compañías naturales del suministro de gas. A través de la tarjeta de IC para leer el flujo del gas, la situación del metro o la operación anormal del metro y de la otra información. Esto permite que el operador obtenga datos relevantes del cliente sin la lectura in situ.
El metro es conveniente para toda clase de medios del gas, por ejemplo: gas del hogar, gas y metano natural, etc. Por lo tanto, el alcance del uso es grande, más conveniente para los usuarios, equivalente a una tabla multiusos, especialmente asequible y conveniente. El sistema integrado de la calibración coordina el movimiento de la válvula en cuanto al flujo óptimo del gas. Las curvas lineares excelentes del error se garantizan incluso a las tarifas del flujo bajo. Los valores de Qmin siguen siendo establo y los indicadores son resistentes a la contaminación debido a las características óptimas de la rotación de la válvula.
Para ofrecer a usuarios más garantía, la tarjeta de Atmos® IC paga por adelantado los metros de gas del diafragma para cumplir los requisitos de EN1359: 1998/A1: 2006 y estándares de OIML R137- 1(2012).
Características de funcionamiento
■Función pagada por adelantado
■Vivienda polvo-revestida de acero galvanizada para la resistencia a la corrosión máxima
■(HTB) hasta 0,1 barras resistente al fuego según EN1359
■Sistema integrado para ajustar la curva del error
■Estabilidad a largo plazo debido al uso de los diafragmas de alta calidad
■Retrofittable con impulsor
■Opcional: Impedimento de la corriente contraria
■Vivienda del material: Hoja de acero galvanizada o aluminio fundido a troquel
■Medios del gas: Gas natural, gas ciudad, gas de líquido del biogás y gas metano
■Función que gira en descubierto
■Función de la indirecta y del cuidado
■Interferencia magnética anti
■Estabilidad a largo plazo debido al uso de los diafragmas de alta calidad
■Remuneración de la temperatura y de la presión
■Opcional: precio de la gasolina de la escalera
Datos técnicos Atmos® IG1.6S | IG2.5S | IG4S
| Tamaño |
IG1.6S |
IG2.5S |
IG4S |
| Flujo nominal |
1,6 m3/h |
2,5 m3/h |
4 m3/h |
| Flujo máximo |
2,5 m3/h |
4 m3/h |
6 m3/h |
| Flujo mínimo |
0,016 m3/h |
0,025 m3/h |
0,04 m3/h |
| Volumen cíclico |
1,2 dm3 |
1,2 dm3 |
1,2 dm3 |
| Presión de trabajo máxima |
0,5 barras |
0,5 barras |
0,5 barras |
| Pérdida de presión máxima |
≤ 2 mbar |
≤ 2 mbar |
≤ 2 mbar |
| Lectura máxima |
99999,9998 |
99999,9998 |
99999,9998 |
| Lectura mínima |
0,0002 |
0,0002 |
0,0002 |
| Temperatura de trabajo |
-20-55℃ |
-20-55℃ |
-20-55℃ |
| Temperatura de almacenamiento |
-30-60℃ |
-30-60℃ |
-30-60℃ |
| Valor del pulso |
0,01 o 0,1 m3 /pulse |
0,01 o 0,1 m3 /pulse |
0,01 o 0,1 m3 /pulse |
| Clase de la exactitud |
Clase 1,5 |
Clase 1,5 |
Clase 1,5 |
| Voltaje de funcionamiento |
4.5 / 6 VDC |
4.5 / 6 VDC |
4.5 / 6 VDC |
| Corriente quieta |
<20 uA="">
| <20 uA="">
| <20 uA="">
|
| Corriente máxima |
<300ma>
| <300ma>
| <300ma>
|
| Peso |
2.2kg |
2.2kg |
2.2kg |
|
Error: Qmin≦Q≦0.1Qmax
0.1Qmax≦Q≦Qmax
|
±3 |
±3 |
±3 |
| ±1.5 |
±1.5 |
±1.5 |
® IG1.6S de la atmósfera del metro de gas del diafragma de las dimensiones | IG2.5S | IG4S
|
|
110±0.50m m |
130±0.50m m |
|
|
| C |
|
218m m |
226m m |
|
|
| B |
|
M30×2-6g |
¾ B DE G |
G7/8B |
¾ del NPT ' ‘ |
