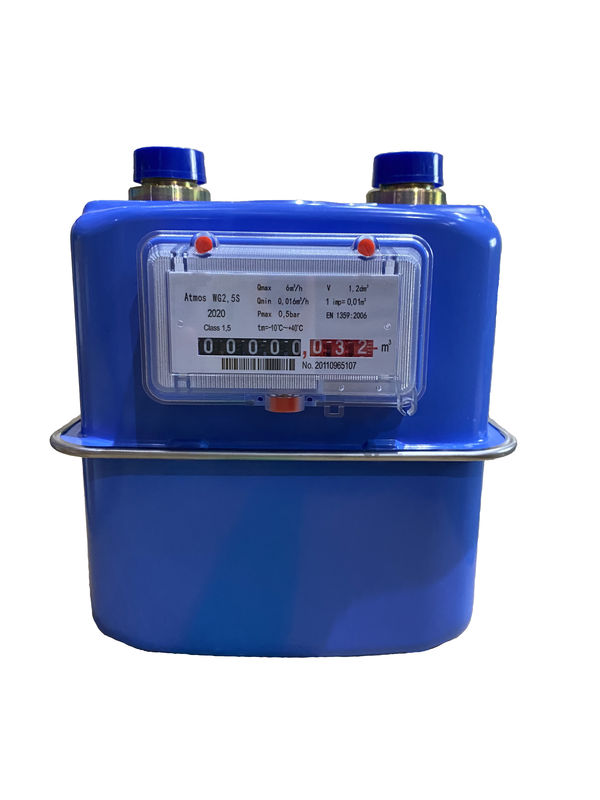

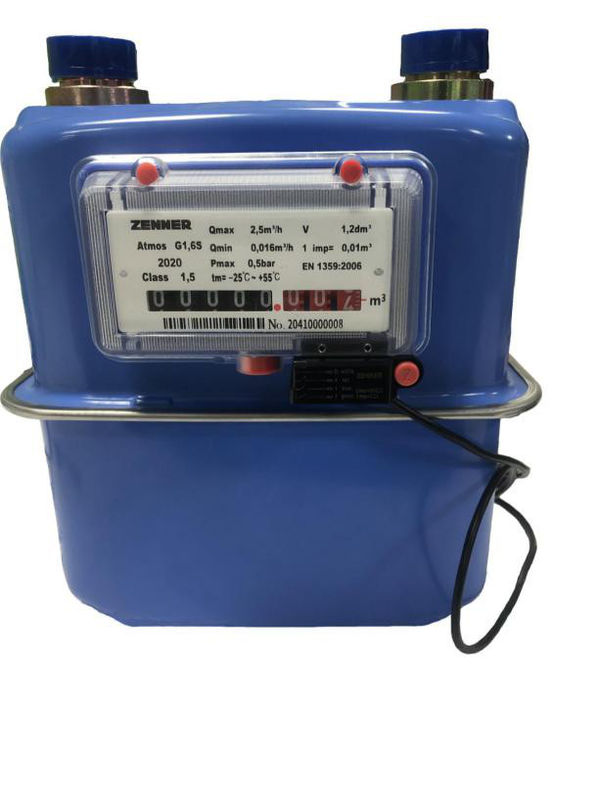

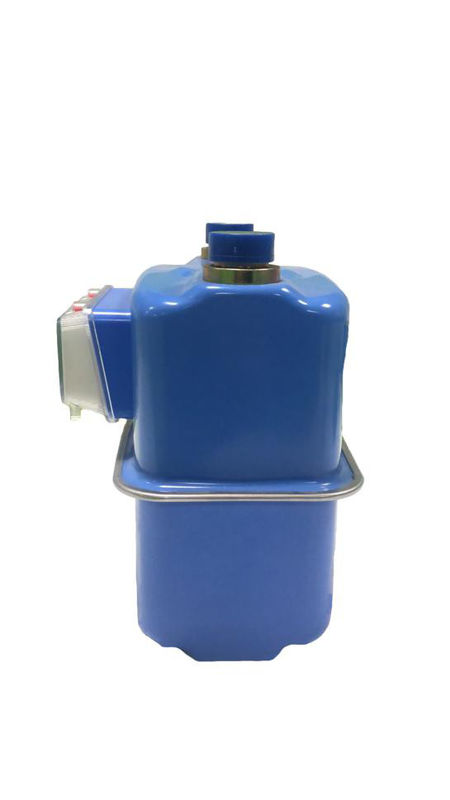

Tipo compacto metro de gas del diafragma del Dos-tubo G1.6MS | G2.5MS |G4S
La calidad sólida de la estructura, la alta precisión, la seguridad y una gama de detalles técnicos avanzados hacen que el gas del diafragma del ® de la ATMÓSFERA mide un instrumento de medición de gama alta del anillo. Los metros de flujo del gas del diafragma están disponibles en los modelos G1.6, G2.5 y G4. Este tipo de instrumento tiene las características de la alta exactitud de la medida, de la medida constante estable, de la larga vida y de la alta confiabilidad. Debido al uso de los materiales de alto grado, metros de gas del diafragma proporcione la resistencia a la corrosión, la resistencia de oxidación y la robustez. La calidad sólida de la estructura, la alta precisión, la seguridad y una gama de detalles técnicos avanzados hacen que el gas del diafragma del ® de la ATMÓSFERA mide un instrumento de medición de gama alta del anillo. Los metros de flujo del gas del diafragma están disponibles en G1.6, Modelos G2.5 y G4. Este tipo de instrumento tiene las características de la alta exactitud de la medida, de la medida constante estable, de la larga vida y de la alta confiabilidad. Debido al uso de los materiales de alto grado, metros de gas del diafragma proporcione la resistencia a la corrosión, la resistencia de oxidación y la robustez.
El metro de gas de la membrana se compone principalmente de una cámara de medición, de una válvula de diapositiva y de una exhibición. Una membrana de goma divide la cámara de medición en dos porciones, que alternativamente son conectadas con la entrada del tubo por una válvula de diapositiva. La membrana siente la presión de gas y se amplía y se mueve en el cuarto medidor, para inhalar y se descargue el gas en las dos partes del cuarto medidor alternativamente. El movimiento de alternancia de la válvula de diapositiva forma un flujo continuo de gas, que es transmitido a la exhibición por el mecanismo del acoplamiento para mostrar el volumen a través.
Características de funcionamiento
1.Approved de acuerdo con MEDIADOS DE por NMi
vivienda polvo-revestida de acero 2.Galvanized para la resistencia a la corrosión máxima
3. (HTB) hasta 0,1 barras resistente al fuego según EN1359
sistema 4.Integrated para ajustar la curva del error
estabilidad 5.Long-term debido al uso de los diafragmas de alta calidad
6.Retrofittable con impulsor
7.Optional: Impedimento de la corriente contraria
material 8.Housing: Hoja de acero galvanizada o aluminio fundido a troquel
medios 9.Gas: Gas natural, gas ciudad, gas de líquido del biogás y gas metano
® técnico G1.6s de la atmósfera de los datos|G2.5S|G4S
| Tamaño |
G1.6 |
G2.5 |
G4 |
| Flujo nominal |
1,6 m3/h |
2,5 m3/h |
4 m3/h |
| Flujo máximo |
2,5 m3/h |
4 m3/h |
6 m3/h |
| Flujo mínimo |
0,016 m3/h |
0,025 m3/h |
0,04 m3/h |
| Volumen cíclico |
1,2 dm3 |
1,2 dm3 |
1,2 dm3 |
| Presión de trabajo máxima |
0,5 barras |
0,5 barras |
0,5 barras |
| Pérdida de presión |
<200 Pa="">
| <200 Pa="">
| <200 Pa="">
|
| Lectura máxima |
99999,9998 |
99999,9998 |
99999,9998 |
| Lectura mínima |
0,0002 |
0,0002 |
0,0002 |
| Temperatura de trabajo |
-20-55℃ |
-20-55℃ |
-20-55℃ |
| Temperatura de almacenamiento |
-30-60℃ |
-30-60℃ |
-30-60℃ |
| Valor del pulso |
0,01 m3 /pulse |
0,01 m3 /pulse |
0,01 m3 /pulse |
| Clase de la exactitud |
Clase 1,5 |
Clase 1,5 |
Clase 1,5 |
| Peso |
110/130m m |
1.8kg |
1.8kg |
1.8kg |
| 152.4m m |
2.0kg |
2.0kg |
2.0kg |
|
Error: Qmin≦Q≦0.1Qmax
0.1Qmax≦Q≦Qmax
|
±3 |
±3 |
±3 |
| ±1.5 |
±1.5 |
±1.5 |
Atmósfera ®G1.6s del metro de gas del diafragma de las dimensiones|G2.5S|G4S
|
90±0.50 milímetro |
110±0.50m m |
130±0.50m m |
152.4±0.50m m |
|
|
| C |
226m m |
|
218m m |
|
|
|
| B |
M30×2-6g |
¾ B DE G |
G7/8B |
G1B |
¾ del NPT ' ‘ |
BS746 1' |
