La prenda impermeable fuera de la red Smart del estándar GPRS IP54 del STS pagó por adelantado la caja de control solar

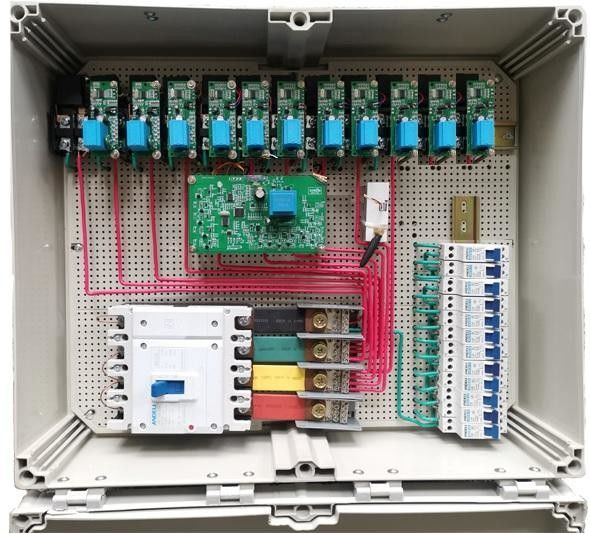

La caja medidora modelo del ‐ de STB560-A (en lo sucesivo se refirió como caja del ‐ de M) es una solución medidora de la función multi del ‐ integrada por la caja, la unidad de la medida y de control (MCU), módulo de GPRS, el módulo y la unidad de la relación con el cliente (CIU) de LORA-RF. Cada caja del ‐ de M puede tener acceso a los servidores lejanos del extremo del ‐ vía GPRS, de modo que los administradores puedan actuar las cajas del ‐ de M y leer la información del consumo de la energía de todos los metros remotamente.
La M-caja se compone de la cubierta de la PC (policarbonato) y de la base del ABS, con funcionamiento del aislamiento confiable, de alta resistencia, bueno flameando resistencia, corrosión del ‐, antienvejecedor antis y curso de la vida de más de 10 años. Podría ser ampliamente utilizada en la construcción de viviendas o la transformación civil de las redes eléctricas, con las características de combinaciones múltiples de diversos equipos medidores, de instalación fácil, de conexión de cable ocultada y de operación segura.
Actuando las cajas del ‐ de M y lea la información del consumo de la energía de todos los metros remotamente, puede ayudar a las empresas de servicio público a mejorar en gran parte la eficacia de la gestión de sus redes eléctricas, y reduce el coste de la gestión.
Para los usuarios, CIU instaló en sus hogares podría alcanzar datos del consumo de energía de las cajas del ‐ de M vía la comunicación de LORA-RF, y la exhibición a los usuarios, de modo que sea no sólo conveniente que lean datos, pero también evitar la interrupción de la medida de la energía. Así, ésta es una solución completa de la caja de control que combina la medida, el uso y la gestión de la energía.
Parámetros eléctricos
| Voltaje nominal |
230V |
| Gama del voltaje de funcionamiento |
70%~120%Un |
| Frecuencia nominal |
50-60Hz |
| Actual básico (Ib) |
1-5A |
| Actual máximo (Imax) |
15-60A |
| El comenzar actual (Ist) |
30mA |
| Constante activo de la energía |
800-3200imp/kWh |
| Exactitud de la medida |
Clase 1,0 |
| Consumo de energía en circuito del voltaje |
<2w>
|
| Consumo de energía en circuito actual |
<1va>
|
| Gama de temperaturas de la operación |
-25℃-70℃ |
| Gama de temperaturas de almacenamiento |
-40℃-85℃ |
Compatibilidad magnética eléctrica
| Fuerza del aislamiento de la CA |
4kV en 50Hz durante 1min |
| Voltaje de impulso 1.2/50 nosotros conexiones de tuberías |
8kV |
|
Descargas electrostáticas
|
Descarga del contacto |
8kV |
| Descarga del aire |
16kV |
| Campo electromágnetico del RF |
27MHz-500MHz |
el 10V/m |
| 100KHz-1GHz |
los 30V/m |
| Prueba estallada transitoria rápida |
4kV |
| Protección |
Clase II |
| Tarifa a prueba de agua de la protección de la cáscara del metro |
IP54 |
| Conexión |
Voltaje (V) |
Actual (A) |
Curremt máximo (A) |
Constante |
|
Monofásico
Conexión directa
|
120 |
5,10,20
|
40 |
1600 |
| 120 |
60 |
1600 |
| 220 |
10 |
3200 |
| 220 |
20 |
2400 |
| 220 |
40 |
1600 |
| 220 |
50 |
1600 |
| 220 |
60 |
1000 |
Dimensión de la M-caja:
Función
1. Medida
Función activa activa y de la reserva positiva de la energía de la medida.
2. Pago adelantado
apagar de la M-caja la fuente de la carga cuando la vuelta del crédito del usuario a 0, usuarios puede recargar por el SÍMBOLO de la entrada 20digits en CIU.
3. crédito bajo
El valor de la alarma puede ser fijado entrando el SÍMBOLO correspondiente.
4. Función de control de la carga
La M-caja se puede programar para el umbral del control de carga, si el poder actual es más que umbral. El metro cortará la carga del usuario.
5. grabación del acontecimiento
La M-caja registrará los tiempos totales de la abertura de la cubierta/del poder actual reverso de acontecimiento y de la época de las últimas 10 épocas del acontecimiento.
6. Uno mismo-prueba
La M-caja tiene una función de autoprueba, puede probar el LCD y retransmitir el etc. y divulgar los resultados directamente.
7. TOU Tariff:
TOU Tariff puede ser fijado entrando el SÍMBOLO correspondiente.
8. colección del saldo descubierto:
El saldo descubierto de la electricidad se puede recoger día a día o mes a mes.
9. investigación de la información:
El consumidor podría comprobar los datos como crédito permanece, crédito comprado y total total al lado de la entrada el código corto en CIU.
10. Anti-pisón:
El metro cerrará automáticamente la válvula después de la detección de campo magnético y de acontecimiento abierto de la cubierta.
11. Comunicación:
①GPRS: La M-caja está disponible con la comunicación de sistema del AMI para el servidor de base de datos a través del módulo de GPRS
②LORA-RF: Comunicación de CIU con la M-caja por LORA-RF.
Instalación sobre poste/la pared
El sistema entero de accesorios de la instalación, incluyendo barras horizontales y verticales y aro, es independiente lleno de la caja. Como se muestra arriba, la parte 1 es el aro, la parte 2 la barra horizontal y la parte 3 la barra vertical, mientras que la información del tamaño de la barra horizontal y del aro se podría considerar en imagen.
Las medidas abajo serán tomadas durante proceso de instalación sobre el polo eléctrico:
El ✽ instala la barra vertical y los pernos para la barra horizontal sobre las posiciones apropiadas respecto a la parte trasera de la caja del metro, y arreglo con los tornillos.
El ✽ instala la barra horizontal sobre los pernos.
El ✽ fija el aro sobre el polo.
El ✽ fija el aro con la caja del metro usando los tornillos.
Hay totalmente 2 unidades de barra vertical, 2 unidades de barra horizontal y 2 unidades de aro para la instalación.
Conexión del cable de transmisión
Los cables de transmisión se concentran en la parte inferior de la caja del metro, se insertan a través de los fijadores del cable, y están conectados debajo de los tornillos de los terminales de la entrada, de los terminales neutrales y de los terminales de salida. Los cables de la entrada serán cables de cobre no más pequeños que el ‐ 50mm2 de la BV, y los cables de la salida serán cables de cobre no más pequeños que el ‐ 16mm2 de la BV.
La configuración de los terminales de la entrada, de los terminales neutrales y de los terminales de salida dentro de la caja del metro se muestra abajo.
Los números detallados de polos de la conexión se muestran en el punto 3.2.9, 3.2.10 y 3.2.7.
Diagrama de conexión como se muestra abajo:
| Un ‐ adentro |
Linea entrada de la fase A de tres fases |
| ‐ De B adentro |
Linea entrada de la fase B de tres fases |
| ‐ De C adentro |
Linea entrada de la fase C de tres fases |
| ‐ De N adentro |
Linea entrada de la línea de N de tres fases |
| A1 |
El 1r metro de la fase A |
| A2 |
El 2do metro de la fase A |
| A3 |
El 3ro metro de la fase A |
| A4 |
El 4to metro de la fase A |
| B1 |
El 1r metro de la fase B |
| B2 |
El 2do metro de la fase B |
| B3 |
El 3ro metro de la fase B |
| B4 |
El 4to metro de la fase B |
| C1 |
El 1r metro de la fase C |
| C2 |
El 2do metro de la fase C |
| C3 |
El 3ro metro de la fase C |
| C4 |
El 4to metro de la fase C |
Instalación y conexión de CIU
CIU significa la unidad de la relación con el cliente, que es el dispositivo instalado en el hogar del usuario, siguiendo el diagrama de conexión abajo. Su método de la conexión es similar como la conexión de metros. UIU no mide energía, sino que por el contrario, apenas exhibe los datos medidos de la energía. Tan las líneas de salida de fase de L y de N de UIU no son obligatorias ser utilizado.
Después de instalar los cables de la transmisión de CIUs, El CIU conectará automáticamente con la M-caja por el módulo de LORA-RF.
