Medidor eléctrico inteligente trifásico STS estándar de tipo teclado dividido con control remoto y pago por teléfono móvil

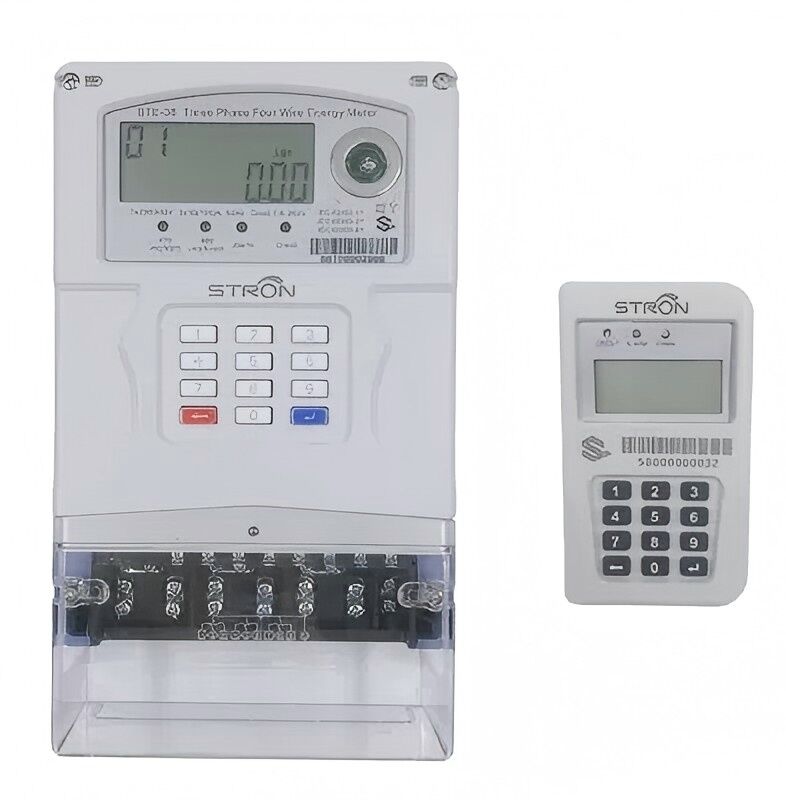

El medidor de electricidad prepago trifásico Stron Smart Split Keypad se compone de un medidor de electricidad trifásico prepago con teclado y una unidad de interfaz de cliente (CIU) separada con módulo de comunicación inalámbrica RF, PLC o dos cables. La CIU se instala dentro de la casa del cliente, cuando el medidor se mantiene fuera del alcance del cliente en cajas o casas cerradas.
El medidor tiene una función de autocomprobación, puede probar la pantalla LCD y el relé, etc., e informar los resultados directamente. Se puede programar para el umbral de control de carga. Si la potencia actual es superior al umbral, el medidor cortará la carga del usuario. Por lo general el cliente compra energía a través de la red de venta para obtener un número de serie (TOKEN) y luego usa el teclado del medidor para ingresar el TOKEN.
Características principales
① Hasta 8 años de duración de la batería
② Cconexión/desconexión
③ Estándar STS
④ Reloj en tiempo real
⑤ Las empresas de servicios públicos pueden establecer el precio TOU en el medidor a petición
⑥ Protección contra campos magnéticos a prueba de manipulaciones
⑦ Comunicación LORA-RF (opcional)
⑧ Pago por móvil, incluidos M-PESA, Alipay, MTN, Airtel, etc.
Parámetros eléctricos
| Tensión nominal |
3×230V |
| Rango de tensión de funcionamiento |
70%~120%Un |
| Frecuencia nominal |
50-60Hz |
| Corriente básica (Ib) |
10A |
| Corriente máxima (Imax) |
100A |
| Corriente de arranque (Ist) |
30mA |
| Constante de energía activa |
400imp/kWh |
| Precisión de energía activa |
Clase 1.0 |
| Precisión de energía reactiva |
Clase 2.0 |
| Consumo de energía en el circuito de tensión |
<2W <8VA |
| Consumo de energía en el circuito de corriente |
<1VA |
| Rango de temperatura de funcionamiento |
-25℃-70℃ |
| Rango de temperatura de almacenamiento |
-40℃-85℃ |
Compatibilidad electromagnética
| Resistencia de aislamiento de CA |
4kV a 50Hz durante 1min |
| Tensión de impulso 1,2/50 us conexiones de red |
8kV |
| Descargas electrostáticas |
Descarga por contacto |
8kV |
| Descarga por aire |
16kV |
| Campo electromagnético de RF |
27MHz-500MHz |
10V/m |
| 100KHz-1GHz |
30V/m |
| Prueba de ráfaga transitoria rápida |
4kV |
| Protección |
Clase II |
Dimensión del medidor
Funcionalidad básica:
| Función |
Detalles |
| Prepago |
Estándar STS, recarga mediante la introducción de un TOKEN de 20 dígitos |
| Alarma de crédito bajo |
El valor de la alarma se puede establecer introduciendo el TOKEN correspondiente |
| Cambio de prepago y pospago |
El medidor se puede cambiar al modo de prepago o pospago |
| Función de control de carga |
El medidor se puede programar para el umbral de control de carga. Si la potencia actual es superior al umbral. El medidor cortará la carga del usuario. |
| Registro de eventos |
El medidor puede registrar el evento de manipulación, el evento de apertura de la tapa, el evento de compra y los TOKENS. |
| Autocomprobación |
El medidor tiene una función de autocomprobación, puede probar la pantalla LCD y el relé, etc., e informar los resultados directamente. |
| Anti-manipulación |
El medidor cerrará automáticamente la válvula después de la detección del campo magnético y el evento de apertura de la tapa. |
| Tarifa TOU |
La tarifa TOU se puede establecer introduciendo el TOKEN correspondiente. |
| Cobro de sobregiro |
El sobregiro de electricidad se puede cobrar día a día o mes a mes. |
| Comunicación |
El medidor está disponible con el sistema AMI a través de LORA RF o Bluetooth 4.0 a petición. |
| Consulta de información |
El consumidor puede comprobar los datos como Crédito restante, Total comprado y Crédito total introduciendo el código corto. |
Pantalla de cristal líquido
Dos formas de recargar el medidor de electricidad prepago
1. Por el software de venta Stronpay
➯ A través del punto de venta local o de la unidad de venta móvil portátil
Primero, Inicie sesión en el sitio web de venta en línea introduciendo el nombre de usuario, el nombre de la empresa y la contraseña.
Segundo, Registre el número del medidor y la información del cliente en el centro de la biblioteca.
Tercero, Establezca el precio para los diferentes clientes.
Cuarto, Abra una cuenta para combinar la información del medidor, el cliente y el precio.
Quinto, Obtenga el Token en el centro de recarga.
Sexto, Introduzca el Token con el teclado.
Séptimo, Recarga completa.
2. Por la plataforma de terceros o el pago móvil local con API
➪ A través del teléfono móvil
API: Interfaz de programa de aplicación, que es el acuerdo que conecta la aplicación de terceros y nuestro Software de venta Stronpay.
3. Por el sistema AMI
➪ Recarga de forma remota a través del módulo DCU y LORA-RF o PLC
El medidor LORA-RF/PLC se puede recargar introduciendo el Token con la CIU. También puede comunicarse con el sistema AMI para recargar de forma remota.
① El operador genera el Token de recarga en el sistema AMI
② El Token de 20 dígitos se enviará al concentrador de datos a través del módulo GPRS.
③ La DCU obtiene el Token y lo transfiere al medidor inteligente prepago a través del módulo LORA-RF.
④ Introducción del Token mediante el teclado o la CIU. Después de que el medidor acepte el crédito, la recarga remota se realiza correctamente.
